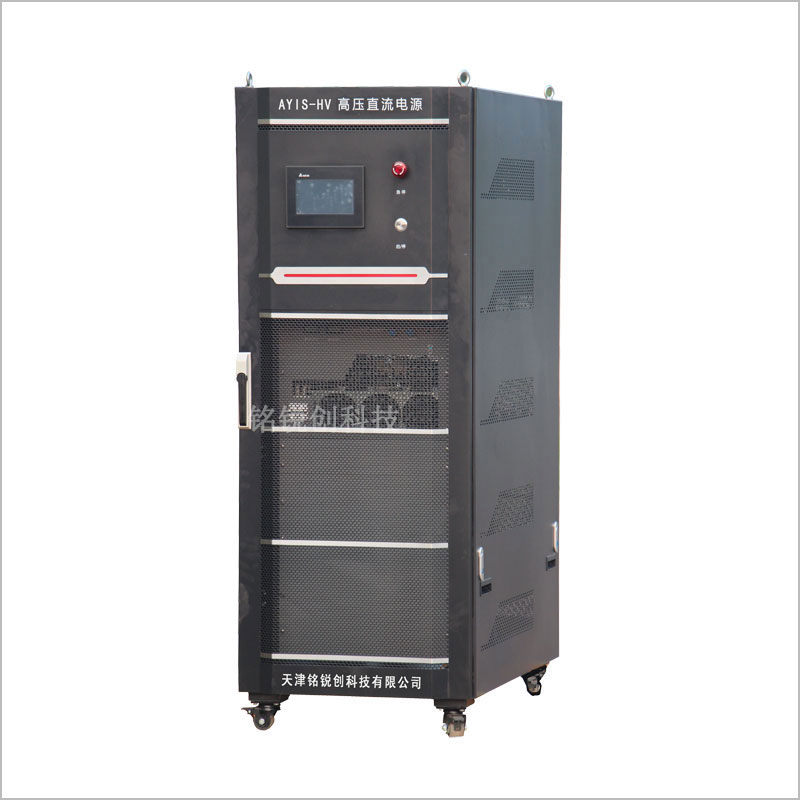

大功率高压电源

大功率高压电源
  大功率高压电源采用20kHz以上高频逆变零电压全桥段开关电路拓扑和以高性能的DSP数字控制技术为核心构成控制系统,采用触摸屏智能操作面板作为人机界面与上位机通信,实现智能控制。稳压稳流自动转换,完善的保护线路,体积小,重量轻,响应速度快等一系列优点,大功率高压电源还可以选配冗余技术满足特殊场合使用要求。输出电压范围:1KV-300KV 输出功率:2KW-3MW☆
微信咨询:133 8808 5681
铭锐创二维码

应用领域

  高压逆变器测试、高压电容充电、高能电子注入、电子加速器供电、电子束熔炼、电子束焊机供电、电子枪供电、静电除尘、等离子体、雷达发射机供电、气体高压辉光放电、电子管(速调管)供电;企业单位、高校院所、国防科研、材料合成等各种需要高压大功率电源供电领域。

性能特点

   1、体积小、重量轻、效率高、质量可靠、性能稳定。
   2、输入输出隔离,电源操作更安全。
   3、具有恒压、恒流输出模式;输出电压、输出电流全量程可调。
   4、具有输入多级滤波电路,降低对电网谐波干扰。
   5、双闭环控制电路,响应速度快,输出稳定。
   6、采用多重短路保护电路,确保高压电源在输出频繁短路状态下的可靠性。
   7、采用全桥移相软开关技术,整机效率高于90%。
   8、具有RS485通讯接口,采用MODBUS-RTU通讯协议。
   9、具有外部模拟接口,可实现外部检测电源状态,控制电源输出。
   10、冗余技术: AIYS大功率高压电源系统在配置冗余机器设备的状况下可以随时任意切断任何一台或一组单机而不影响整个电源系统的稳定运行,这种技术的应用提升了某些不能断电的系统稳定性。
   11、保护方式:过压保护、过流保护、过温保护、缺相保护、短路保护、 过载保护,输入欠压过压保护

独特技术

1、多重防打火短路保护确保机器可靠性
   ⑴、高压电源具有电流上冲抑制电路,有效抑制高压输出短路瞬间所产生的几千安培电流上冲。
   ⑵、高压输出短路瞬间会通过地线产生瞬时高压干扰并反馈到电网上,电源特有的放电保护电路保证其他设备和电源自身不损坏或受到干扰。
   ⑶、电源短路会引起回路中电流的突变,灵敏的电流检测电路检测到电流超过保护设定值时10微秒之内启动限流限功率控制电路,确保输出电流控制在设定值之内。
   ⑷、电源短路会引起高压电压跌落,电压跌落闪落检测电路第一时间检测出负载的打火短路状况,及时启动保护电路。
2、高压低压分离设计
   为了最大限度的保护使用者的人身安全,电源将控制级低压部分和输出级高压部分分两个机箱设计,使用者调节电源部分为低压柜(最高电压最高不超过400V),高压部分完全密封在高压机壳里,同时机器外壳接地,从而将高压部分和操作者完全隔离。
3、核心器件可靠性保障
     高压电源功率核心器件采用英飞凌(Infineon)IGBT模块,美高森美(Microsemi)整流模块,模块经过市场各行业的广泛应用,运行稳定性高、通用性好、可靠性能够得到保障。


技术指标

(01) 工作方式:稳压状态稳流状态自动转换
(02) 输入电压:AC380V±10%,50Hz±10%
(03) 输 出:近似0~额定电压值连续可调
      近似0~额定电流值连续可调
(04) 稳压精度:源效应:≤ 0.2%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
(05) 时 漂:≤ 0.2%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
(06) 负载效应:≤ 0.2%额定值±2个字(仅由于输出电流从零至额定值变化时引起的输出电压变化率)
(07) 稳流精度:源效应:≤ 0.1%额定值(仅由于输入源电压变化±10%时引起的输出电压变化率)
(08) 时 漂:≤ 0.3%额定值(仅由于电源连续工作时间大于8小时时引起的输出电压变化率)
(09) 负载效应:≤ 0.2%额定值±2个字(仅由于输出电压从零至额定值变化时引起的输出电流变化率)
(10) 输出纹波:稳压时:≤ 0.3% +10mV(80%~100%额定输出时测量)
(11) 效 率:≥95%
(12) 输出电压、电流设定:十圈电位器、外部0-10V或4-20mA控制信号
(13) 功率因数:cosΦ= 0.95
(14) 输出稳定度:≤ 0.3%(开机半小时后每8小时引起输出电压变化率)
(15) 输出电压调节范围:近似0~额定电压值连续可调
(16) 输出电流调节范围:近似0~额定电流值连续可调
(17) 保护方式:过压、过流、过热及短路保护报警功能;可在10uS内关断输出
(18) 显示方式:LCD液晶表头
(19) 显示精度:0.01KV; 0.01A(注:不同规格电源显示精度可能不一样)
(20) 整机电压、电流表误差:≤ ±0.5%±1个字(计量范围50%~100%额定值)
(21) 过载能力:小于1.2倍额定电流,仍正常工作
(22) 工作方式:长期满负荷连续工作
(23) 环境条件:使用场所:仅在室内使用
       温 度:-20℃~40℃
       空气湿度:≤ 80%
(24) 智能化计算机控制功能:通过RS232或485接口与PC机直接连接,通过专用软件控制输出电压电流值,并可在电脑上实时监视电源的工作状态,以准确掌握负载特性。(选配)
(大功率高压电源技术参数的更改以客户定制数据或者公司最新数据为准)
